无线监控POE供电系统构成 无线网桥的工作方法

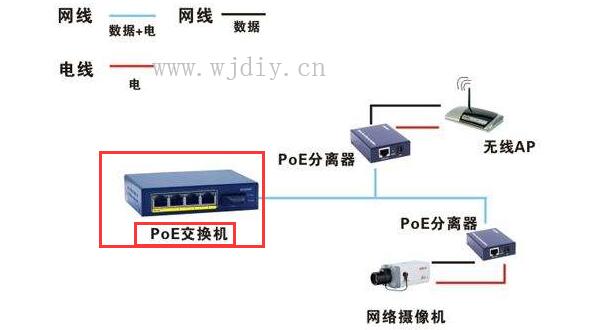

无线监控 POE供电 系统构成：一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Powered Device)两部分。PSE设备是为以太网客户端设备供电的设备,同时也是整个POE以太网供电过程的管理者。而PD设备是接受供电的PSE负载,即POE系统的客户端设备,如IP电话、网络安全摄像机、AP及掌上电腦( PDA)或移动电话充电器等许多其他以太网设备（实际上,任何功率不超过13W的设备都可以从RJ45插座获取相应的电力）。两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系,并以此为根据PSE通过以太网向PD供电。

当在一个网络中布置 POE供电 端设备时,POE以太网供电工作过程如下所示。

1. POE供电 检测：一开始，POE设备在端口输出很小的电压，直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

2. POE供电 PD端设备分类：当检测到受电端设备PD之后，POE设备可能会为PD设备进行分类，并且评估此PD设备所需的功率损耗。

3. POE供电 开始供电：在一个可配置时间(一般小于15μs)的启动期内，PSE设备开始从低电压向PD设备供电，直至提供48V的直流电源。

4. POE供电 ：为PD设备提供稳定可靠48V的直流电，满足PD设备不越过15.4W的功率消耗。

5.POE断电：若PD设备从网络上断开时，PSE就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。

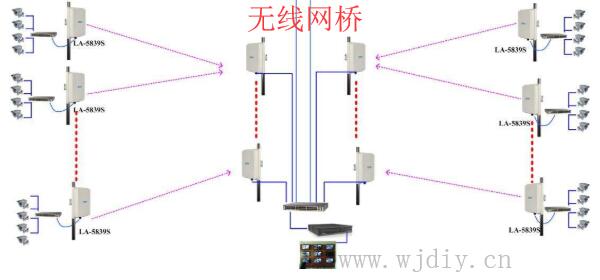

无线网桥 的工作方法：这些独立的网络段通常位于不同的建筑内，相距几百米到几十公里。所以说它可以广泛应用在不同建筑物间的互联。同时，根据协议不同， 无线网桥 又可以分为2.4GHz频段的802.11b或802.11G或者802.11GN以及采用5.8GHz频段的802.11a或802.11an 无线网桥 。 无线网桥 有多种工作方式，每种差别略有差异，但是原理相同：网桥、AP、APC、透传客户端，中继模式、路由模式等。

特别适用于城市中的近距离、远距离通讯．它有2种接入方式，IP接口接入，IP+E1双接口接入。

无线网桥 的应用环境

在无高大障碍（山峰或建筑）的条件下，一对速组网和野外作业的临时组网。其作用距离取决于环境和天线，现7km的点对点微波互连。一对27dbi的定向天线可以实现10km的点对点微波互连。12dbi的定向天线可以实现2km的点对点微波互连；一对只实现到链路层功能的 无线网桥 是透明网桥，而具有路由等网络层功能、在网络24dbi的定向天线可以实层实现异种网络互联的设备叫无线路由器，也可作为第三层网桥使用。

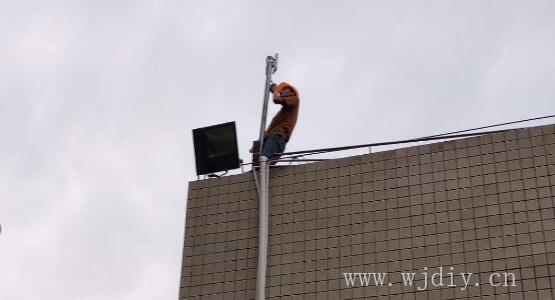

无线网桥 通常是用于室外，主要用于连接两个网络，使用 无线网桥 不可能只使用一个，点对点必需两个以上，而AP可以单独使用。 无线网桥 功率大，传输距离远（最大可达约50km），抗干扰能力强等，不自带天线，一般配备抛物面天线实现长距离的点对点连接。

现在市面上已经出现了802.11n的 无线网桥 ，传输速率可达到300Mbps以上。不过由于各种因素的影响，实际速率远远低于商家标榜的数值。但相对于11g的速率的确提高了很多，这也使得我们要求高带宽，高传输速率成为可能。随着技术的不断发展，相信有更多的新产品会随着新技术的出现而衍生出来 。
