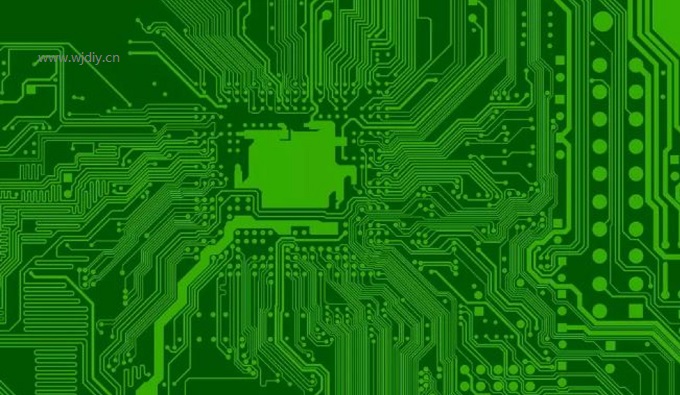

pcb布线的技巧

  1、按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;

  2、定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件，螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件;

  3、卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;

  4、元器件的外侧距板边的距离为5mm;

  5、贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;

  6、金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;

  7、发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;

  8、电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;

PCB布线注意事项

  1、连线精简原则：

连线要精简，尽可能短，尽量少拐弯，力求线条简单明了，特别是在高频回路中，当然为了达到阻抗匹配而需要进行特殊延长的线就例外了，例如蛇行走线等。

  2、安全载流原则：

铜线的宽度应以自己所能承载的电流为基础进行设计，铜线的载流能力取决于以下因素：线宽、线厚（铜铂厚度）、允许温升等，下表给出了铜导线的宽度和导线面积以及导电电流的关系（军品标准），可以根据这个基本的关系对导线宽度进行适当的考虑。

  3、电磁抗干扰原则：

电磁抗干扰原则涉及的知识点比较多，例如铜膜线的拐弯处应为圆角或斜角（因为高频时直角或者尖角的拐弯会影响电气性能）双面板两面的导线应互相垂直、斜交或者弯曲走线，尽量避免平行走线，减小寄生耦合等。

首先，你可以根据原理图将元器件安功能排布，（将模拟电路和数字电路分开），这样你的电路板整天看起来会整洁点，在必要的时候可以将一些集成芯片的服用管脚重设，以减少飞线，同时也会使布局更简洁更直观。不可否认，经验在这方面很重要，但我个人认为有一个好的布线规范更重要。
