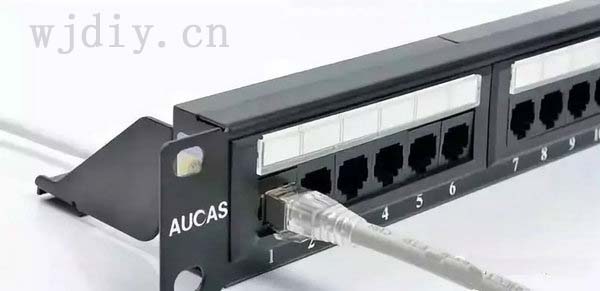

网络配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。
总体来说，配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。所有的网络点/配线架端口数（24口、48口等）配线架就等于4层的网络点数量/配线架端口数（24口、48口等）。
一、准备：网络配线架，网线，剥线刀，单对110打线刀，扎带。
二、网络配线架步骤：

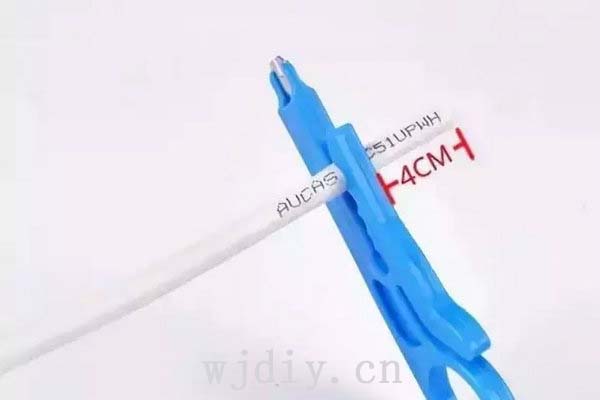

1.将网线放入剥线刀口，预留40MM长度。

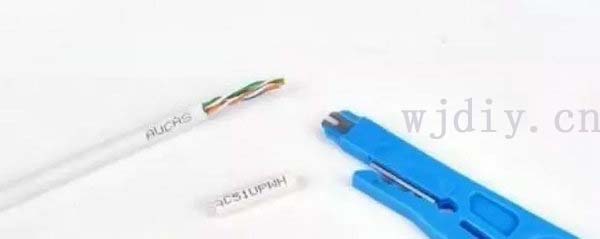

2.旋转剥线刀剪开外皮。
3.把网线按国际常规标准线序T568B卡入打线夹。

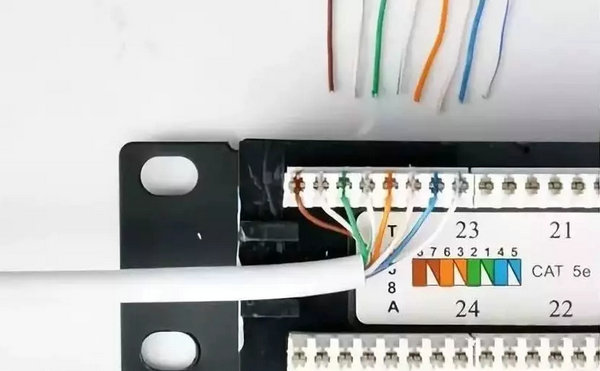

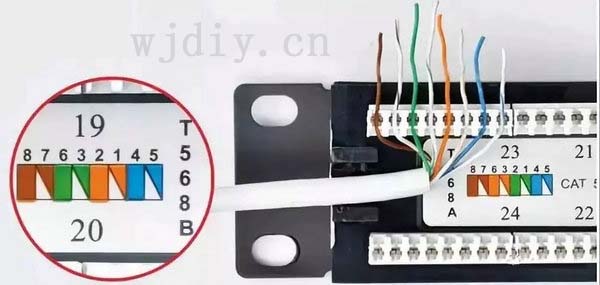

T568B线序见下图，一般在配线架上都有标注，注意和水晶头的B型打法是不一样的，不要搞混。

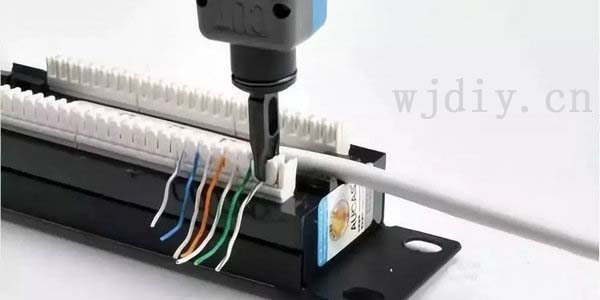

4.用打线刀把网线压接并剪切好。

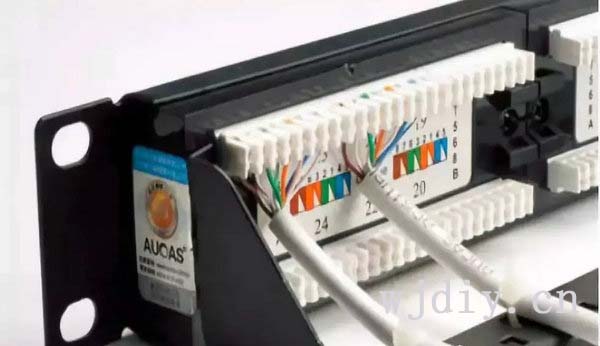

5.完成打线如图。

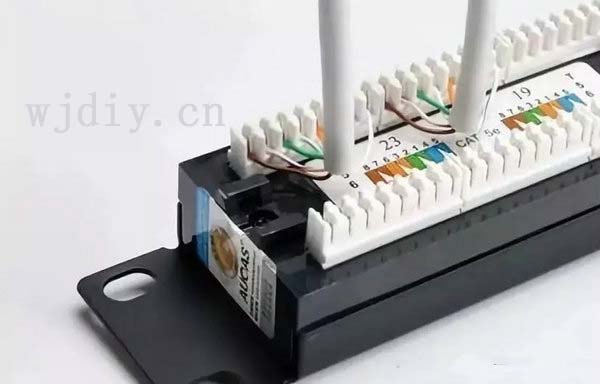

6.再按如上顺序压制好另一条网线。
7.用扎带把网线固定在托线架上。
8.剪掉多余扎带，完成打线如上图。

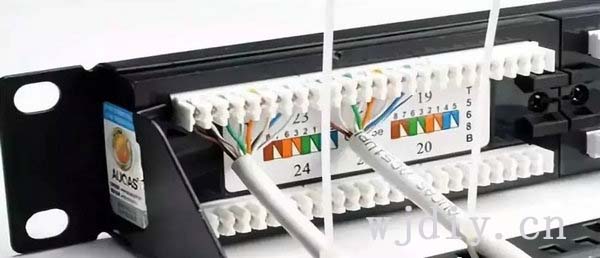

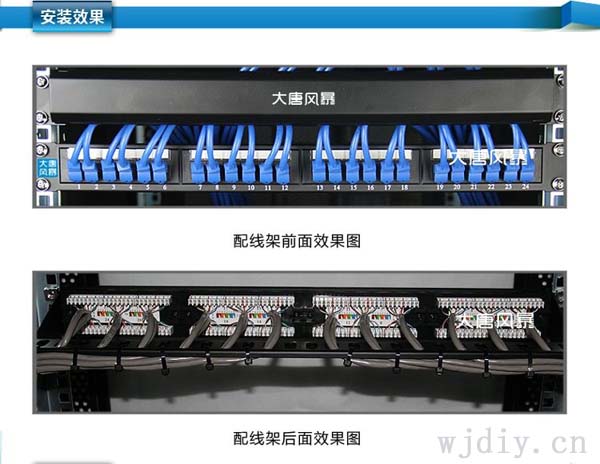

9.最终效果如上图。
注意：一般配线架后面都有明确的标签，要准确对照国际线序的正确顺序接线。
