中控门禁接线图 zkteco门禁无线遥控器接线图:

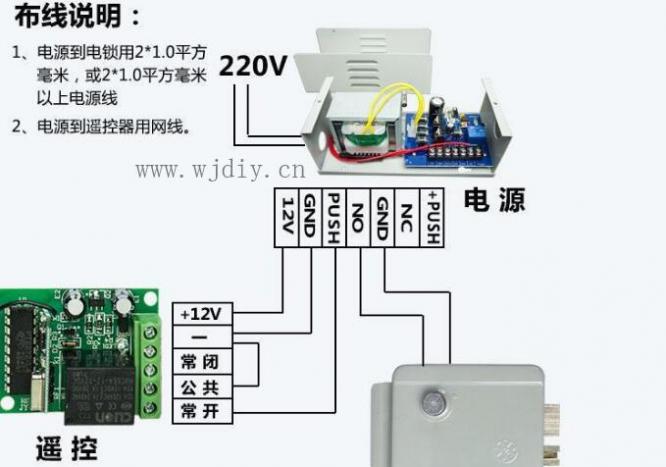

中控门禁接线图 zkteco门禁无线遥控器接线图.jpg

1;把门禁的电源12V接到中控的12V位置上，把门禁的电源地线（GND)接到中控的GND口上;

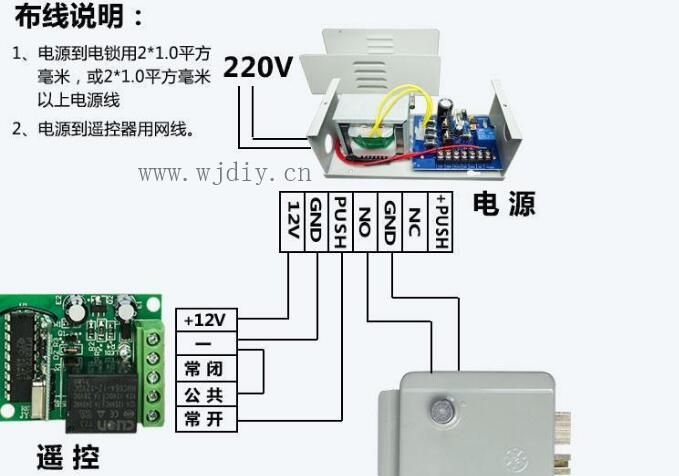

中控门禁接线图 zkteco门禁无线遥控器接线图.jpg

2;把开关的一个口接到门禁电源的PUSH口上，另一个开头口接到门禁的GND口上

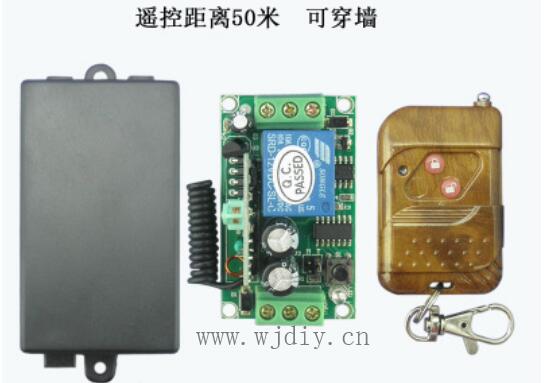

中控门禁接线图 zkteco门禁无线遥控器接线图.jpg

3;把门铃的正极接到中控的BL+口上，把门铃的负极接到中控的BL-口上.

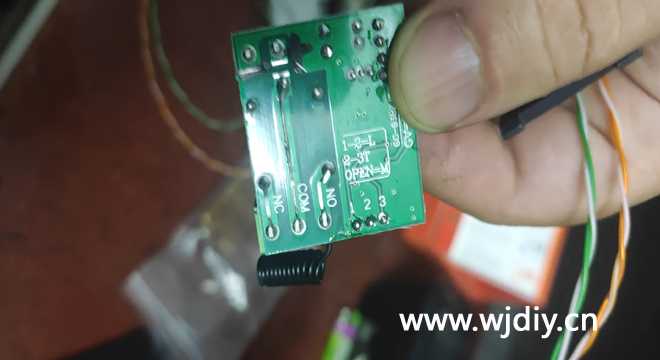

中控门禁接线图 zkteco门禁无线遥控器接线图.jpg

我们以12V遥控器为例进行讲解，遥控器‘正极’接+12V ，‘负极’接GND ，信号接在PUSH和GND上即可。
