大屏幕显示系统与大屏幕拼接系统的联系与区别

发布于: 2020-02-10 01:08:08
字数: 1944
评论: 0
阅读: 6571

大屏幕显示系统 与大屏幕拼接系统的联系与区别

. 大屏幕显示系统
大屏幕显示系统 广泛应用于通信、电力、军队指挥机构,在提供共享信息、决策支持、态势显示、BSV液晶拼接分割画面显示方面发挥着重要作用。



            大屏幕显示系统

.大屏幕显示系统概述

以下介绍 大屏幕显示系统 的设计和设备选型中的主要原则和注意事项,供读者朋友参考。

大屏幕显示系统 是集多种信息接收处理显示、多类人员操作控制于一体的涉及声光电多方面技术问题,也涉及有关部门的管理协调问题,还与显示大厅整体结构密不可分,必须注重多媒体互动系统,需求为主、统筹兼顾、运用综合集成技术,才能使之达到预期效果。

.大屏幕拼接系统

大屏幕拼接系统是由单套投影显示单元组合拼接而成的高亮度、高分辨率、色彩还原准确的电视墙,核心器件包括P光学引擎、图像处理器等,并通过图像控制软件对显示画面实施控制。其功能强大,能显示各种电脑(工作站)、网络信号及各种视频信号,画面能任意漫游、开窗、放大缩小和迭加。其应用领域随着数字化时代的来临越来越广泛,当前应用较多的是监控、集中调度和通信系统,应用的行业主要分布在公安、军队、交通、政府、金融、能源、大型企业、广电等众多领域。

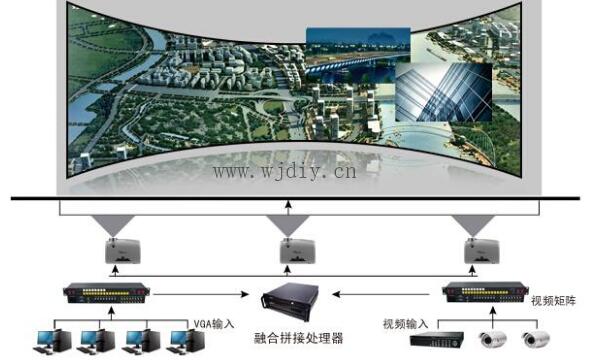

      大屏幕拼接系统图

大屏幕拼接行业内有三大主要显示系统,先给大家来介绍下这三大大屏拼接显示系统

.一;集中式大屏幕拼接显示系统



传统的大屏幕拼接显示系统图像处理器是采用一台工业电脑作为主体结构,插入多路信号采集卡和显示输出卡,通过PCI/PCI-X数据总线交换数据,从而实现多路信号的采集、处理和显示。这种架构模式中,所有显示任务都基于电脑PCI总线集中处理完成,称之为集中式处理器,整个系统为集中式大屏幕拼接显示系统。



但是,由于集中式处理器的输入、输出数量是有一定限制的,并且随着数字化信息显示技术的不断发展,公安、电力、交通、水利、政府等行业对大屏幕显示的需求越来越多,用户需要在大屏幕拼接墙上集中显示、监控和管理的信息数量和种类日益俱增,同时,网络化也使各行业提出了上下级、不同区域间实现信息共享的要求,而传统的、集中式大屏幕拼接显示系统已不能满足上述要求。



.二;分布式大屏幕拼接显示系统



为了克服集中式显示系统的局限性,适应新的市场发展趋势,大屏幕拼接行业很多厂商开始推出分布式显示系统,系统由RGB采集部分、视频处理部分、IP视频处理部分、控制服务器、以及输出服务器、交换机等组件构成,以IP网络作为信号传输的通道,整个系统采用分布式架构,将视频与电脑RGB信号的采集、处理与显示分散于不同的处理单元,在控制单元的统一管理控制下进行同步实时处理,协调地完成信息处理任务。采用分布式处理技术不但满足接入与实时显示大数据量、多个信号源的需求,同时实现了不同大屏幕拼接系统间的信息共享,无论系统间距离多远,均可实现将信息显示扩展为跨地区显示。



分布式大屏幕拼接显示系统架构的优势是:各类信号处理器可根据显示墙规模及信号源的需要,通过以太网连接,任意组合成一套分布式显示控制系统,极大地增强了整个系统的信号处理能力和显示灵活性。系统具有数字化、网络化、高性能、高可靠、高可扩展、灵活便捷、绿色环保等优点。



.三;基于云计算的超级分布式显示系统



随着行业应用的深入,在电力、交通、公安、军事等很多行业都存在超大分辨率底图显示的需求,例如GIS地图、SCADA、NASA图等。在集中式系统中,有的厂商采用了二代PCI-E技术、FPGA硬件图像并行处理技术等,使带宽提高,加快传输速度,但是还是受接入信号、输出显示的地点和数量限制,虽然目前众多厂商分布式系统可以完成高分辨率底图上屏显示,但是往往采用的是压缩编码方式,图像质量差,无法接入用户应用APP,即便是有的厂商实现原始图像传输方式,但是需要更大的带宽,整个系统价格相当昂贵。



针对集中式和传统分布式系统的弊端,目前有厂商开发出基于云计算的超级分布式显示系统。系统采用全网络分布式架构设计,包括3个核心部分,分布式信号输入、网络交换、分布式显示输出。分布式输入和分布式输出分离,核心采用全千兆交换网络,分布式输出可以无限扩展,分布式输入也可以无限增加。此系统除支持AV信号、流媒体信号、HDMI信号、RGB/DVI信号、常规应用程序直接接入,通过分布式并发渲染模式接入,还支持超高分辨率应用系统超过50个屏幕的上屏显示。
