网线插座接法网线插座接法步骤及注意事项

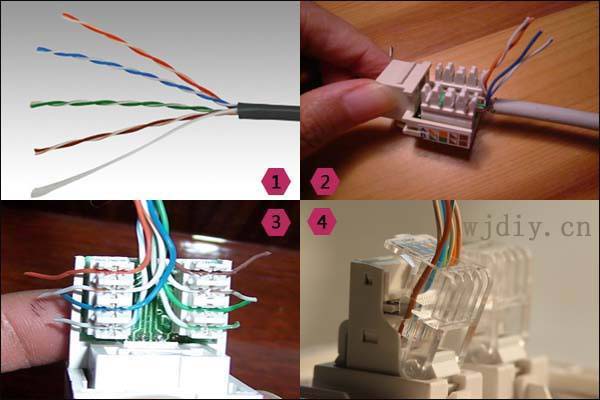

第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。露出了四对双绞线。

第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

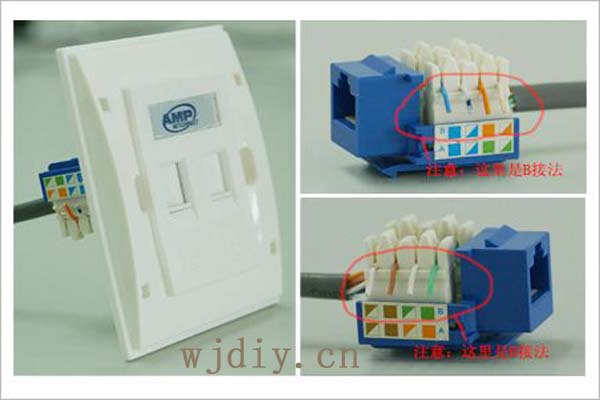

第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
第五步：把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。

注意!!
1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
2、每次分离后，先不要压线，等所有的线路都放置好，同一使用打线钳，逐根打线。
3、打线钳有内外之分，外侧较长，打下去之后会切掉外侧多余的线路，所以，如果不小心将外侧放在了网线插座的内侧则会裁断网线。
