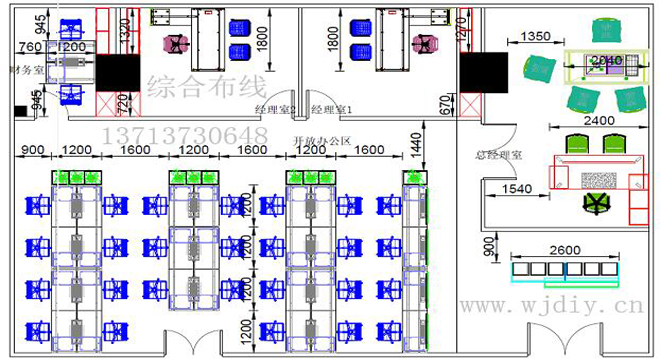

办公室综合布线设计方案 50人办公室网线布线图-综合布线系统

办公室综合布线设计方案 50-100人办公室网线布线图-综合布线系统：现代化的办公环境，通讯时刻要保证稳定可靠。在出现下面情况的时候，我们都要谨慎考虑 综合布线系统 ：在新大楼修建前，在新大楼修建中，在旧楼改造时，在企业需迁新址时;在公司电话、电腦应用增加，而尚未采用综合布线时;在企业以往的布线系统不能满足需求时。

对于办公楼环境而言，办公空间有大开间，也有四壁的小房间。对这两种形式下的工作区子系统的面板安装采用不同的安装方法。小房间不需要分隔板，信息插座只需安装于墙上;对于大开间而言，选用以下两种形式的安装方法： 4口面板　　信息插座安装于地面上　　要求安装于地面的金属底盒应当是密封的、防水、防尘并可带有升降的功能。此方法对于设计安装造价较高。并且由于事先无法预知工作人员的办公位置，因此灵活性不是很好，建议根据房间的功能用途确定位置后，作好预埋，但不适宜大量使用，以免影响美观。

弹地插座/信息插座安装于墙上 此方法在分隔板位置未确定情况下，可沿大开间四面的墙面每隔一定距离均匀地安装RJ45埋入式插座。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。信息模块与双绞线压接时，注重颜色标号配对，进行正确压接。连接方式分为568A和568B两种方式，两种方式均可采用，但注重在一套系统方案中只能统一采取一种方式。

在每个办公室布置的信息点(信息插座)应当和办公室的电源插座布在同一个水平方向上，而且间距30cm左右;这样布线主要是便于用户的电源和双绞线网线的同时连接，也便于以后维修维护;目前布置每个信息插座最好能采用4口的布线面板，二个网络接口布线(一个外网、一个内网)，二个语音点(一个内线、一个外线)，并且网络数据与语音布线能够互换使用;根据企业的实际需求情况，设计每个办公室的信息点和语音点，接每个信息点的四周应当配备电源插座。有时候在办公室合适的位置还需要布视频点，灭火系统探头以及监控点等布线细节。

插座接线/消防报警探头/监控探头/信息点 办公室布线系统与办公室的装修及办公室家具的配备紧密相连，办公室布线系统是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备，可以将多种设备终端插头插入标准的信息插座内。办公室布线系统对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。

各种办公室的网络布线要在企业网建设时电脑装备数量的基础上考虑60%左右的冗余，避免网络建成不久，一些办公室因端口数量不足而连接网段扩展设备如集线器、交换机致使网络通讯出现故障。

办公室布线系统采用模块化设计， 综合布线系统 中除固定于办公室内的水平线缆外，其余所有的接插件都是模块化标准件，易于扩充及重新配置。办公室布线系统能将当前和未来的语音、数据、网络、互连设备以及监控设备很方便地扩展进去，是真正面向未来的先进技术。
