手工制作网线水晶头的步骤?手工网线水晶头每天能做多少？

我们在安装网络监控过程中必不可少的一道工序就是制作网线水晶头了，虽然前面我们多次分享过制作水晶头的方法，可能大家也都会制作，但是我们今天还是给新手从基础开始讲起。希望有幸能和大家共同分享一遍安防监控相关的知识，即便简单也总有人刚入行吧。



制作水晶头用到的工具——网线钳。



一把普通的网线钳其实看起来结构还是挺复杂的，原因就是它有很多的功能，网线水晶头我们称为RJ45接头，其实通常网线钳可制作RJ11、RJ12、RJ22、RJ45接头，有6P和8P之分，水晶头是8P的。其他的用不到，也不用管它。



如何制作网线水晶头

我们主要用网线钳制作水晶头用到它的三个功能，剥线，剪线和压制。其实最主要的就是最后放入8P槽用力按压那一下。



手工制作网线水晶头的步骤。



为了说得有条理，我们姑且把它分为5个步骤吧。

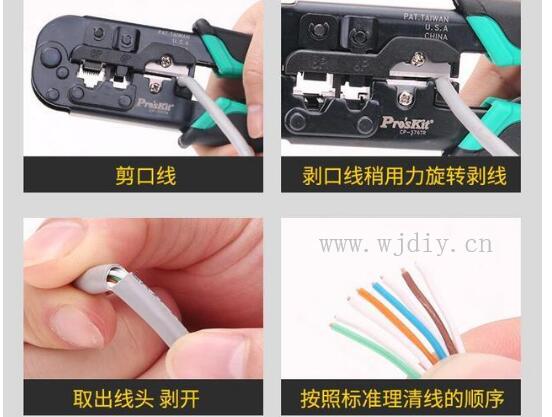

第一步，剥



网线外面绝缘层，可以用网线钳刀口轻切一圈，剥开外面的绝缘皮，要注意力度，不要损伤网线内层8芯绝缘皮。





第二步，排序



网线也称双绞线，是由4组2芯线缠绕而成，共8芯，是用8种颜色区分的。

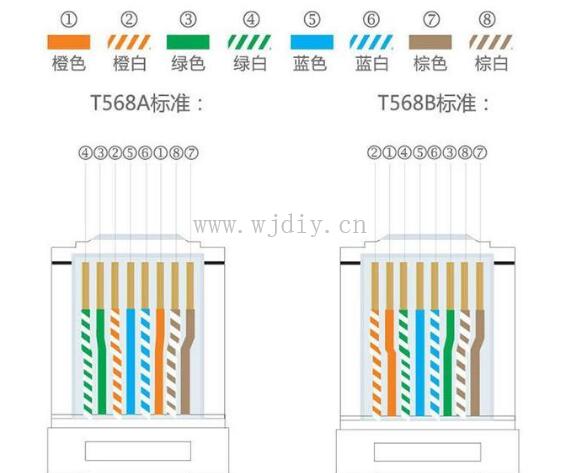

虽然排序有T568A和T568B两种，但是，我们只会用到T568B，不会用到568A。



所以568B的线序一定要记得：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。



分别按照1-8的顺序排好。





手工制作网线水晶头的步骤

另：网络中，用到的是第1、2、3、6这四芯。也就是说只接这四芯网络也通，用在网络摄像机的水晶头上也适用。但只在特殊情况下用一下，影响不大。具体影响我们后面再谈。



第三步，剪线



网线按照T568B线序排好后，压实排序捏住，用网线钳在最整齐的一段剪开。剪整齐就行，另外从牢固和美观上考虑，剪开后内层距绝缘皮1.2厘米左右，在后面压上水晶头正好能压住绝缘皮。

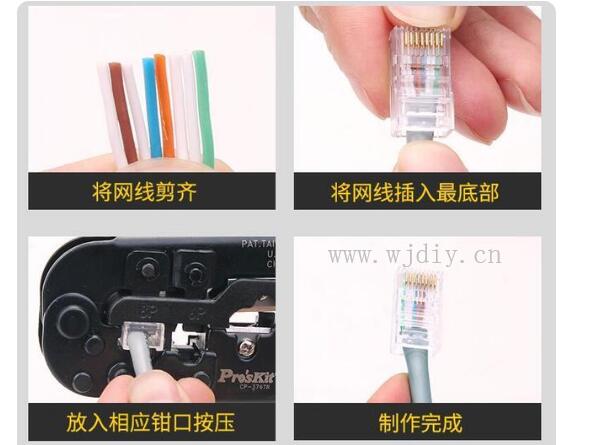

第四步，插线



刚才剪整齐的线，把水晶头背面（没有突出卡子的一面）朝上，把8芯线插进去，通过水晶头前段面可以看到8芯铜芯就可以了。





手工制作网线水晶头的步骤

第五步，压制



水晶头放到网线钳8P槽口，用力压制听到清脆响声即可。

这样就可以做出一个合格的水晶头了，如果不放心，可以用水晶头测试仪测试一下是否8芯都通。只要做的过程仔细一点，都不会出现不通的问题的。有个小问题：安防监控中，如果做出水晶头后测线仪测试，第4芯和第8芯不亮，也就是不通，需要重新做水晶头吗？留言区等你答案。

手工做的话要看熟练度，一般新手2-5分钟一个，熟练的话30-40秒一个，就是排线序有点手疼，工具要好，要省力的网线钳 每天能做200-500左右手累。
