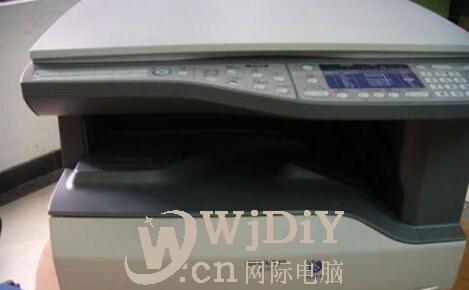

日本夏普复印机110v电压经常遇到因插错电源而烧坏电源板：今天就有一个客户把电源线直接插到220V电源上；冒好大的烟现象:sharp Ar 281-----507系列电源板无电压输出
说明:因该开关电源无过压保护装置(压敏电阻),所以很容易烧坏一连串元器件.所以在维修过程中一定要仔细测量,以免造成不必要的损失.
维修:常见损坏元器件如下: 依次检查保险 压敏电阻 二极管桥 大电容 启动电阻 场效应管等
1,水泥电阻r701,r702(相当于保险丝作用),两电阻阻值相同,为3.3欧姆相串连,如不能购相同品,可同时焊下这两电阻,用一只6.8欧姆水泥电阻替代(注意:功率要够,否则会烧断)
2,电解电容c709,c710,此为开关电源整流后的滤波电容,损坏原因为耐压不够.一般能从外表看出.一般坏其中一只.
3,电源调整集成电路ic1:m51995ap,
4,开关管(场效应管)q701,q702,型号为k1168,可找替代品更换(如用替代品更换,一定要两个同时换,否则因参数有差异导致工作电压不正常)
5,整流桥d701,如短路,则一般会跳电.
一般情况很少全部损坏,多为水泥电阻,电容损坏较多
6,你说的专业人士指哪方面的？？这个问题涉及到电路部分。要是找专业修复印机的人员，一般是搞不定的。。要找修电路板的。
你拿万用表，把机器通上电。。用交流档测以下地方：电源线插头，（220v），变压器输出（110v）机器电源板输入插头（110v）
用直流档测：大电容两端（157v）电源输出端（5-24v）以上各部分，哪里电压不对，就是哪个部分出问题了
